Question 1

Чем тройник ППУ отличается от тройникового ответвления и когда что применяется?

Accepted Answer

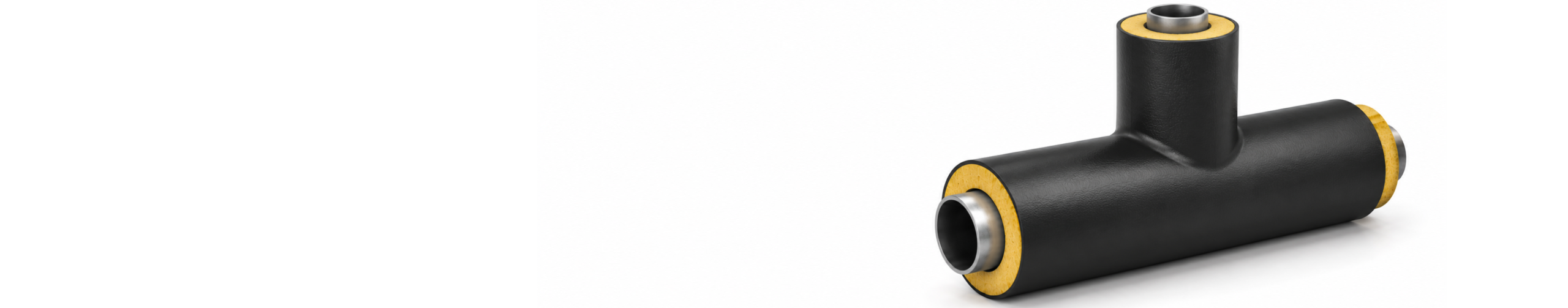

Тройник это цельный фасонный элемент с готовым узлом врезки, изолированный в заводских условиях по всей длине, включая зону примыкания. Тройниковое ответвление монтируется на существующую трассу и требует изоляции узла на объекте. На новом строительстве закладывается тройник, ответвление применяется при врезке в действующий трубопровод или при реконструкции без замены магистрального участка.

Question 2

Как правильно указать типоразмер тройника в заявке?

Accepted Answer

Нужны четыре значения: диаметр и толщина стенки магистрали, диаметр и толщина стенки ответвления. Запись вида 219×6-108×4 читается однозначно, а формулировка «тройник 219 с отводом 108» оставляет открытым вопрос по толщинам стенок и приводит к пересортице. Отдельно указывается исполнение оболочки, ПЭ или ОЦ.

Question 3

Есть ли ограничение по соотношению диаметра ответвления к диаметру магистрали?

Accepted Answer

Да, соотношение влияет на конструкцию узла врезки и на распределение напряжений в зоне примыкания. При ответвлении, сопоставимом с магистралью по диаметру, узел требует усиления, а при малом ответвлении на крупной магистрали растут требования к качеству сварного шва. Конкретное допустимое соотношение задаётся проектом и подтверждается расчётом, а не подбирается по наличию на складе.

Question 4

Почему толщина стенки ответвления часто отличается от толщины стенки магистрали?

Accepted Answer

Магистраль и ответвление рассчитываются на разные условия: расход, давление и категорию участка у них не совпадают. Поэтому в одном изделии штатно сочетаются, например, магистраль 6 мм и ответвление 4 мм. При подборе сверяйте толщину стенки каждой части с той трубой, к которой она приваривается, иначе стык уйдёт в разностенность.

Question 5

Как проходят проводники СОДК через тройник?

Accepted Answer

В зоне тройника сигнальная линия разветвляется вместе с трубопроводом, и узел становится точкой, где схема контроля усложняется. Проводники магистрали и ответвления соединяются внутри изоляции тройника, поэтому целостность цепи проверяется до засыпки узла, отдельным замером на каждое направление. Ошибка в коммутации на тройнике потом читается как обрыв на всём участке.

Question 6

Сколько стыков изолируется на одном тройнике и что для этого нужно?

Accepted Answer

У тройника три сварных стыка: два на магистрали и один на ответвлении. Соответственно требуется три муфты нужных типоразмеров, причём на ответвлении типоразмер муфты свой, по диаметру ответвления. При расчёте комплектации на объект это регулярно упускают и заказывают муфты только по магистрали.

Question 7

Нужны ли компенсационные маты в зоне тройника?

Accepted Answer

Да. Узел ответвления это точка, где труба перемещается не только вдоль оси, и жёсткая заделка грунтом передаёт нагрузку на оболочку и на сварной шов примыкания. Компенсационные маты укладываются в зоне узла по проекту, наравне с отводами и углами поворота.

Question 8

Как расставляются неподвижные опоры относительно тройника?

Accepted Answer

Тройник не является опорной точкой и сам по себе не воспринимает осевые усилия. Расстановка неподвижных опор относительно узла определяется схемой компенсации участка, при этом ответвление рассматривается как отдельное плечо со своим расчётом удлинения. Ставить опору вплотную к узлу без расчёта нельзя, это переносит нагрузку на шов примыкания.

Question 9

Можно ли поставить тройник в ПЭ на надземном участке трассы?

Accepted Answer

Нет, исполнение оболочки подбирается по способу прокладки: ПЭ для подземных участков, ОЦ для надземных и открытых, где нужна механическая защита и стойкость к ультрафиолету. На смешанной трассе тройник заказывается в том же исполнении, что и труба на его участке, а смена оболочки выполняется через специализированный переходный узел, а не на самом фасонном элементе.

Question 10

Что уточнять при заказе тройников на весь объект?

Accepted Answer

Кроме четырёх размеров и исполнения оболочки имеет смысл сразу передавать количество узлов по проекту, наличие требования по СОДК и тип комплектации стыков. Тройники нестандартных сочетаний диаметров изготавливаются под заказ, поэтому их лучше выделять в спецификации отдельной строкой и заявлять раньше остальной номенклатуры.
