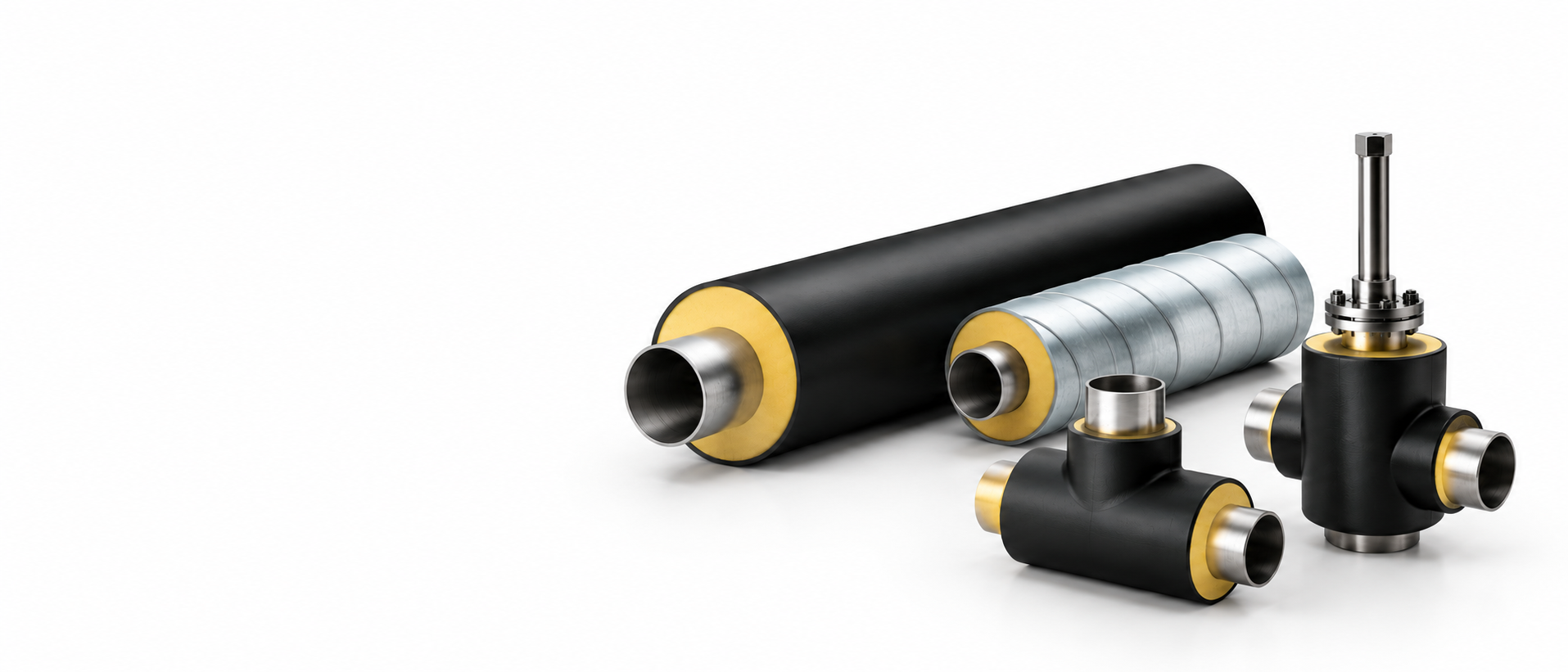

Каталог

По ГОСТ 30732 трубы и фасонные изделия в ППУ изоляции работают при температуре теплоносителя до 140 °C в постоянном режиме, кратковременно до 150 °C, и рабочем давлении до 1,6 МПа. Для систем с более высокой температурой пенополиуретан не подходит, нужна другая изоляция.

Изоляция выпускается в стандартном и усиленном исполнении, разница в диаметре полиэтиленовой или оцинкованной оболочки при одном диаметре стальной трубы. Усиленная изоляция закладывается при больших расстояниях транспортировки тепла, низких расчётных температурах наружного воздуха и жёстких требованиях к теплопотерям. Тип изоляции указывается в проекте и должен совпадать у труб и всех фасонных изделий на участке.

Отводы, тройники, переходы и неподвижные опоры подбираются по наружному диаметру стальной трубы, толщине стенки, типу оболочки (ПЭ или ОЦ) и типу изоляции. Для отводов дополнительно указывается угол поворота, для тройников и тройниковых ответвлений диаметр магистрали и ответвления, для переходов оба диаметра стальной трубы. Несовпадение диаметра оболочки у соседних элементов не позволит корректно изолировать стык.

Тройник ППУ имеет ответвление под 90° к магистрали, как правило, равного или близкого диаметра. Тройниковое ответвление выполняется со штуцером меньшего диаметра для отвода к потребителю. Параллельный тройник выводит ответвление параллельно оси магистрали со смещением, что удобно при двухтрубной прокладке и стеснённых условиях в траншее или канале.

П-образный элемент ППУ компенсирует температурные удлинения за счёт геометрии участка и требует места под компенсационную нишу. Сильфонный компенсатор СКУ ППУ ставится там, где места под П-образную петлю нет: в городской застройке, на стеснённых трассах и прямых участках большой длины. 1СКУ с одним сильфоном и 2СКУ с двумя различаются компенсирующей способностью, выбор делается по расчёту осевых перемещений.

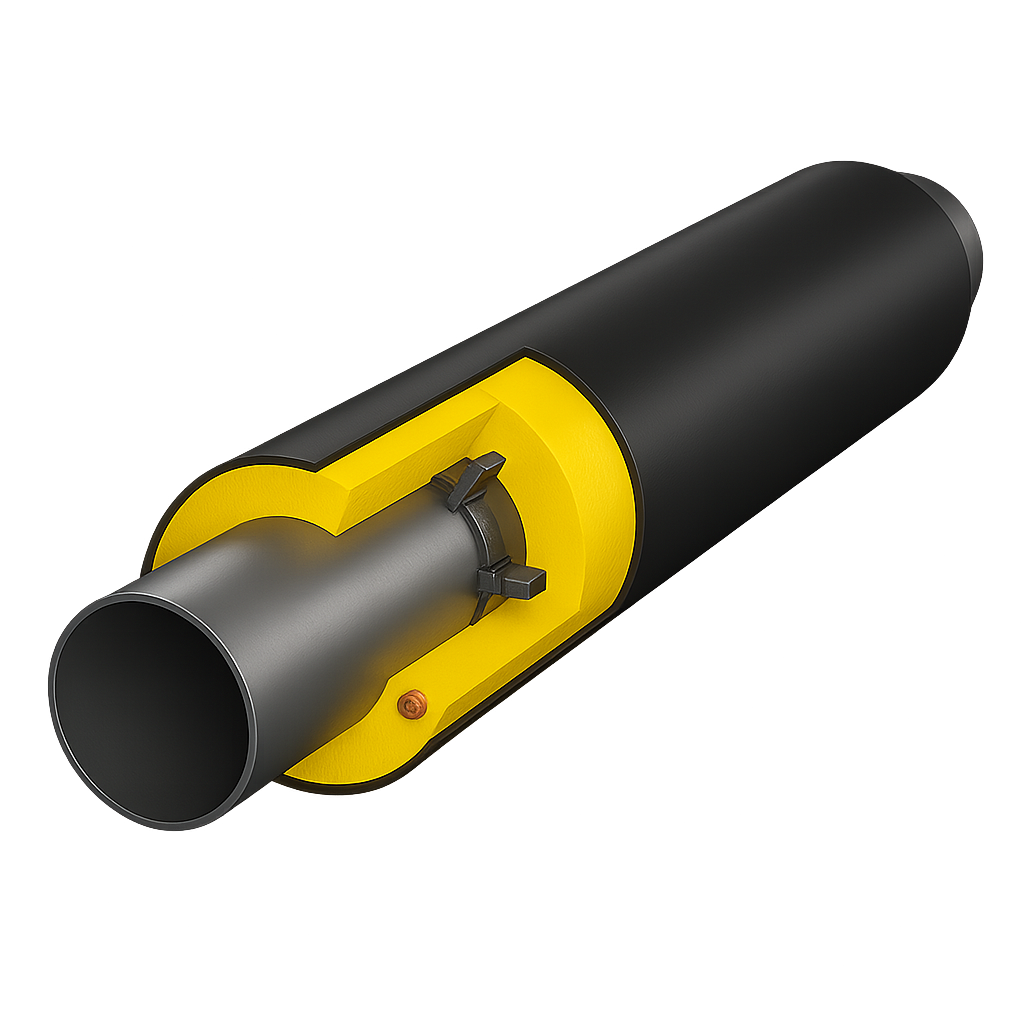

СОДК (система оперативного дистанционного контроля) отслеживает увлажнение пенополиуретана по медным сигнальным проводникам внутри изоляции и позволяет найти место повреждения до разрушения трубы. Для тепловых сетей с ППУ изоляцией она закладывается в проект как стандартное решение. В каталоге есть кабели, терминалы (концевые, промежуточные, проходные), ковера для вывода терминалов и детекторы повреждений.

После сварки стальных труб и соединения проводников СОДК на стык устанавливается термоусаживаемая муфта, полость заполняется ППУ компонентами или скорлупами, края муфты герметизируются термоусаживаемой лентой. На входах трубопровода в здания и камеры ставятся манжеты стенового ввода, на концах участков заглушки изоляции, над трассой укладывается сигнальная лента.

Да, шаровые краны ППУ поставляются в заводской изоляции с полиэтиленовой оболочкой и патрубками под приварку к трубопроводу. Монтируются в подземных камерах или бесканально под ковер с выводом штока управления, что исключает отдельную теплоизоляцию запорной арматуры на месте.

Для расчёта цены пришлите спецификацию проекта или перечень позиций с указанием диаметра и толщины стенки стальной трубы, типа оболочки, типа изоляции, наличия СОДК, а также количества труб в метрах и фасонных изделий в штуках. Укажите город доставки по Казахстану: от этого зависит итоговая стоимость поставки.
