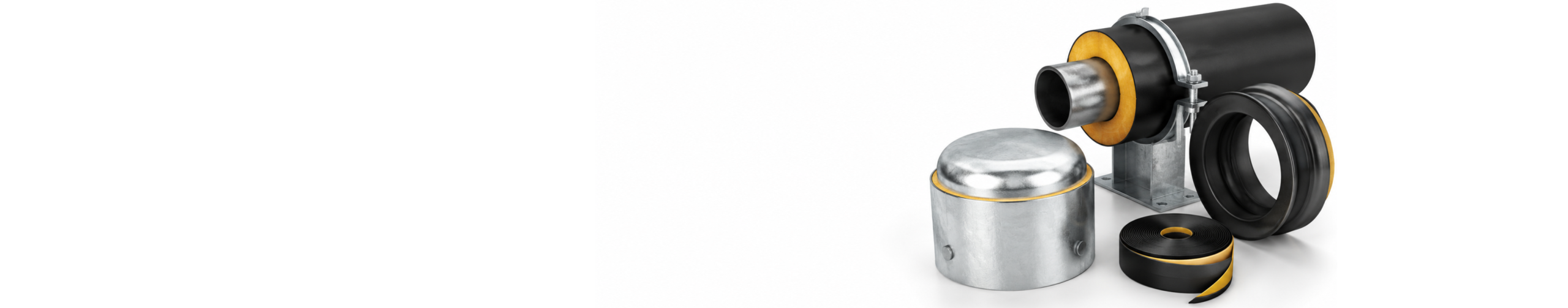

Комплектующие для ППУ трубопроводов

Обе закрывают торец ППУ-изоляции, но по-разному. МЗИ это жёсткая заглушка, устанавливается механически и рассчитана в первую очередь на защиту торца при хранении, транспортировке и поэтапном монтаже. ТЗИ сажается термоусадкой и даёт герметичный контур, поэтому применяется там, где торец остаётся в грунте или под засыпкой на постоянной основе. Замена одной на другую по принципу «что есть на складе» приводит к увлажнению изоляции от торца.

Неподвижная опора жёстко фиксирует трубу и воспринимает осевые усилия от температурного удлинения, её положение определяется расчётом компенсации, а не удобством монтажа. Скользящая опора удерживает трубу по вертикали, но допускает продольное перемещение. Количество и расстановка обеих задаются проектом, при этом на диаметрах от 500 мм требования к неподвижным опорам растут вместе с распорным усилием.

Да, это разные задачи. Компенсатор снимает осевые перемещения на прямом участке, а компенсационные маты укладываются в зонах, где труба перемещается в грунте вбок: на отводах, углах поворота, у П-образных элементов и у ответвлений. Без матов грунт в этих точках работает как жёсткая заделка и нагрузка передаётся на оболочку.

Муфта закрывает стык двух труб целиком и является основным решением на сварном соединении. Термоусаживаемая лента применяется как вспомогательный элемент: герметизация замка муфты, ремонт локального повреждения оболочки, доработка узла нестандартной геометрии. Заменять лентой полноценную изоляцию стыка на магистрали не следует.

Помимо пары диаметр трубы / диаметр оболочки учитывается толщина строительной конструкции и способ прохода: гильза, футляр или прямая заделка. Манжета должна обеспечивать герметичность на всю глубину проёма, поэтому в заявке имеет смысл сразу указывать толщину стены, а не только типоразмер трубы.

Лента располагается в засыпке над трубопроводом, выше уровня трубы, чтобы при земляных работах её вскрыли раньше, чем повредили трассу. Конкретная отметка заложения и цвет задаются проектом и требованиями эксплуатирующей организации, поэтому глубину укладки стоит сверять с проектной документацией, а не с практикой соседнего объекта.

Технически да, если совпадает типоразмерный ряд по паре диаметров и допуски по посадке. Проблема возникает не с самим изделием, а с узлом: на стыке заглушки одного изготовителя и муфты другого расходятся размеры замковой зоны и толщина оболочки. Практическое правило: в пределах одного узла комплектация от одного производителя, между узлами допустимо смешивать.

Кроме самих труб в комплект обычно попадают муфты по числу сварных стыков, МЗИ или ТЗИ на все торцы, опоры по проектной расстановке, маты на все повороты и ответвления, а также манжеты по числу вводов в здания и камеры. Отдельно проверяется исполнение оболочки: комплектующие подбираются в том же исполнении, что и труба на участке, ПЭ к ПЭ, ОЦ к ОЦ.

Напрямую. Негерметичный торец, повреждённая при монтаже опоры оболочка или неправильно посаженная муфта приводят к увлажнению ППУ, а система контроля фиксирует падение сопротивления изоляции на участке. При этом терминал показывает только сам факт нарушения между двумя контрольными точками, а искать причину придётся по всей длине участка, вскрывая трассу.
