ЭЛЕМЕНТЫ ТРУБОПРОВОДА
ЭЛЕМЕНТЫ ТРУБОПРОВОДА

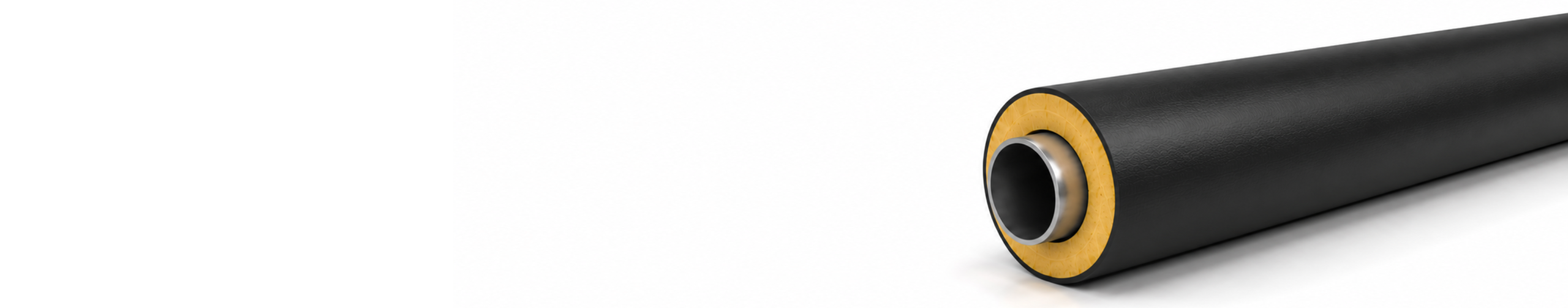

Прямые изолированные участки для сборки теплотрасс. Ø32–1020 мм, ГОСТ 30732.

Фильтры
Цена
Диаметр
Исполнение
  • 1 (19)
Материал
Оболочка
Тип
Тип изоляции
Толщина стенки

Элементы трубопровода

Показаны все (19)

Часто задаваемые вопросы

В этой категории собраны прямые изолированные участки и вставки для набора трассы: элементы фиксированной длины, применяемые между фасонными изделиями и на сборке узлов. Отводы, тройники и переходы меняют геометрию трассы, а элементы трубопровода её продолжают. При комплектации объекта это разные строки спецификации, и подменять одно другим при расчёте нельзя.

Резать трубу по месту означает получить неизолированный торец, который затем требуется закрыть заглушкой и загерметизировать на объекте. Заводской элемент приходит с изоляцией по всей длине и подготовленными концами, что даёт стабильное качество и меньше работ в траншее. На узлах, где важна повторяемость и герметичность, элемент предпочтительнее реза по месту.

По обоим. В заявке указываются диаметр и толщина стенки стальной трубы, а также исполнение оболочки ПЭ или ОЦ, поскольку при одном Ø108 наружный диаметр оболочки различается в зависимости от толщины ППУ-слоя. От диаметра оболочки зависит подбор муфт, заглушек и опор на этом узле.

Да, это условие качественного сварного стыка. Разностенность на шве создаёт концентрацию напряжений и усложняет контроль качества сварки. Толщина стенки сверяется с той трубой, к которой элемент приваривается, а не берётся по диаметру, поскольку на одном диаметре в линейке существует несколько толщин под разные категории давления.

Транзитом, как через любой изолированный участок трассы. Заказывать элемент нужно в исполнении со встроенными проводниками, если участок оборудуется системой контроля: встроить СОДК в изделие, где жил изначально нет, невозможно. Целостность цепи проверяется после изоляции стыков и до обратной засыпки.

Две, по одной на каждый сварной стык, типоразмером по диаметру трубы и оболочки на этом участке. Потребность в муфтах на объект считается по числу стыков, а не по числу изделий, и на сборных узлах из нескольких элементов их количество быстро растёт.

На смешанной трассе да, но по участкам, а не вперемешку: ПЭ на подземных участках, ОЦ на надземных, со сменой оболочки через специализированный переходный узел. Внутри одного участка исполнение выдерживается единым, включая фасонные элементы, опоры и комплектацию стыков.

На прямом участке нет, там перемещение снимается по оси. Маты требуются в узлах, где труба смещается вбок: на поворотах, у П-образных элементов и в зоне ответвлений. Если элемент стоит непосредственно перед таким узлом, зона укладки матов определяется по расчётному перемещению в этой точке, а не по границам самого изделия.

Как часть общей длины участка между неподвижными опорами. Сборка трассы из нескольких элементов не меняет расчёт: длина плеча считается от опоры до опоры, а количество стыков внутри на температурное удлинение не влияет. Соответственно и толщина матов, и потребность в компенсаторах определяются длиной плеча, а не числом изделий.

Диаметр и толщину стенки по каждой позиции, длину, исполнение оболочки по участкам, требование по СОДК и количество стыков для расчёта муфт. Нестандартные длины изготавливаются под заказ, поэтому такие позиции выделяются в спецификации отдельно и заявляются заранее.

Элементы трубопровода формируют конструктивную и функциональную основу инженерных систем, обеспечивая соединение, изменение конфигурации, изоляцию и контроль работы трубопроводов. В составе промышленных и тепловых сетей такие решения применяются как единый комплекс, в котором каждая деталь выполняет строго определённую задачу и влияет на надёжность всей системы.

В инженерной практике элементы системы трубопроводов включают трубы, фасонные изделия, узлы соединения, компенсационные и опорные элементы. Совокупность этих компонентов определяет геометрию трассы, условия эксплуатации и ресурс трубопровода. При проектировании учитываются основные элементы трубопровода и составляющие элементы трубопровода, обеспечивающие корректную работу системы в расчётных режимах.

В составе тепловых и технологических сетей применяются фасонные элементы трубопроводов, а также специализированные детали элементов трубопроводов, предназначенные для монтажа, обслуживания и контроля. Корректное соединение элементов трубопроводов позволяет сохранить герметичность и механическую устойчивость всей конструкции.

Конструктивные группы элементов трубопровода

  • применение элементы трубопроводов ппу в теплоизолированных системах

  • использование элементы стальных трубопроводов для несущих участков трассы

  • интеграция элементы полиэтиленовых трубопроводов в подземных системах

  • формирование узлов через изоляция элементов трубопроводов

  • использование запорные элементы трубопроводов для регулирования потоков

  • установка элементы опоры трубопровода для распределения нагрузок

В составе теплоизолированных трасс особое значение имеют концевой элемент трубопровода и промежуточный элемент трубопровода, обеспечивающие технологическое завершение или контроль отдельных участков. Для систем мониторинга применяются решения типа концевой элемент трубопровода с кабелем вывода и промежуточный элемент трубопровода с кабелем, позволяющие контролировать состояние трубопровода в процессе эксплуатации.

В инженерных сетях используются элемент трубопровода с кабелем вывода и элемент трубопровода с кабелем вывода ппу, адаптированные под теплоизолированные системы. Для подземных трасс применяется элемент трубопровода с кабелем ппу пэ, рассчитанный на работу в условиях воздействия грунта и влаги.

Нормативы, проектирование и соединение элементов трубопровода

При разработке проектной документации учитываются элементы трубопровода гост, а также требования к спецификация элементов трубопровода и обозначение элементов трубопровода. В схемах и чертежах применяются условные обозначения элементов трубопроводов, что обеспечивает единое понимание конструкции на всех этапах реализации проекта.

Проектирование опирается на элементы схем трубопроводов, включая графические элементы трубопровода и чертежи элементов трубопроводов, отражающие конфигурацию и технические параметры системы. Такие данные используются для согласования решений, подбора комплектующих и контроля монтажа.

В составе трасс применяются сварные элементы трубопроводов, а также узлы крепление трубопроводов элемента, обеспечивающие механическую устойчивость конструкции. Корректное соединение деталей и элементов трубопроводов является ключевым фактором надёжной и долговечной эксплуатации инженерных систем.
