Кабели NYM 3×1.5 для СОДК
1 товар
-
Кабели NYM 5×1.5 для СОДК
1 товар
-
Ковры теплоизоляционные для СОДК
2 товара
-
Комплекты удлинения КУК-3
1 товар
-
Комплекты удлинения КУК-5
1 товар
-
Терминалы КТ
8 товаров
Часто задаваемые вопросы
Система построена на измерении сопротивления изоляции между медными проводниками, заложенными в слое ППУ. При увлажнении пенополиуретана сопротивление падает, это фиксируется на терминале ещё до появления видимой утечки теплоносителя на поверхности.
Количество жил определяется схемой контроля участка: кабель NYM 3×1.5 используется для базовой линии сигнализации, NYM 5×1.5 закладывается там, где нужна резервная пара или дополнительная коммутация на узлах ответвления. Сечение жилы в обоих случаях 1.5 мм², материал жилы медь.
Терминал служит точкой подключения, коммутации и контроля сигнальных цепей СОДК на конкретном узле трассы. Часть моделей идёт как готовое решение с герметичными соединителями, другие рассчитаны на повышенную длину или изменённую конфигурацию кабельного узла, выбор зависит от расположения терминала: колодец, стена или наземная установка.
Комплекты удлинения обеспечивают герметичное соединение сигнальных цепей без потери качества сигнала на стыке, чего обычная скрутка или пайка в грунте не гарантирует. КУК-3 используется для 3-жильной линии, КУК-5 для 5-жильной, выбор комплекта всегда привязан к типу уже проложенного кабеля.
Ковры защищают и теплоизолируют элементы системы в точках, где кабель или терминал выходит из грунта: при наземной прокладке или настенном монтаже. Это предотвращает промерзание контрольной точки и механическое повреждение кабеля на открытом участке.
Нет, проводники СОДК закладываются в слой ППУ-изоляции на этапе изготовления трубы и фасонных элементов, встроить систему в уже готовый трубопровод без штатных жил невозможно. Если участок изначально не предусматривал контроль, требуется замена труб на исполнение со встроенной СОДК.
Проверка сопротивления изоляции и целостности цепи обычно включается в регламент планового обслуживания тепловой сети, отдельно на каждом контрольном участке между терминалами. Периодичность определяется эксплуатирующей организацией, но перед и после отопительного сезона проверка обязательна.
Падение сопротивления сигнализирует об увлажнении ППУ-изоляции на этом участке, требуется локализация точки увлажнения измерением от обоих концов участка и последующая ревизия трубопровода в этой зоне. Само показание терминала не указывает точное место, только сам факт нарушения между двумя контрольными точками.
СОДК
СОДК применяется в составе теплоизолированных трубопроводных систем для непрерывного контроля состояния ППУ-изоляции и оперативного выявления отклонений в работе трубопровода. Такая система является обязательным элементом современных тепловых сетей и промышленных трубопроводов, где требуется прогнозируемая эксплуатация и минимизация рисков скрытых повреждений.
В инженерной практике ппу содк и ппу пэ содк используются как комплексное решение, интегрируемое в конструкцию ППУ-трубопровода. Система содк для ппу трубопроводов обеспечивает мониторинг состояния изоляции, контроль целостности защитной оболочки и своевременное обнаружение нарушений. За счёт этого система оперативного дистанционного контроля ппу рассматривается как часть общей инженерной инфраструктуры, а не как вспомогательный элемент.
В составе трасс применяется специализированное оборудование содк для ппу, формирующее единый контур контроля. В зависимости от конфигурации трубопровода используется комплект содк для ппу труб, включающий все необходимые элементы для стабильной и долгосрочной работы системы.
Структура и элементы системы СОДК
-
применение элементы системы содк в составе теплоизолированных трасс
-
использование решений для трубы ппу пэ содк и распределительных участков
-
интеграция трубы ппу содк и магистральных линий контроля
-
подключение кабель содк для ппу труб и провод содк в ппу изоляции
-
организация кабель вывода содк ппу в контрольных точках
-
использование датчики содк ппу и элементы подключения содк
-
формирование технологического узел содк ппу трубопровода

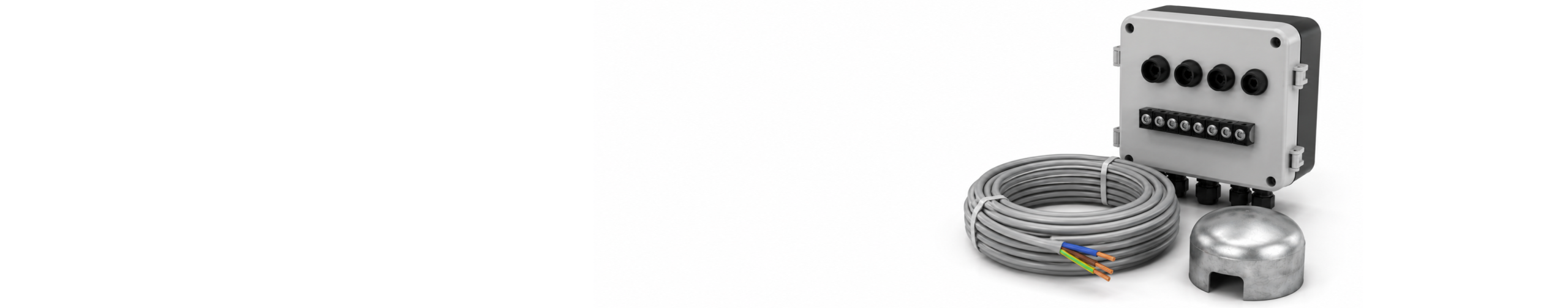

В составе системы применяются специализированные компоненты, включая Кабели NYM 3×1.5 для СОДК и Кабели NYM 5×1.5 для СОДК, обеспечивающие передачу сигналов контроля и питания. Для локальной защиты контрольных зон используются Ковры теплоизоляционные для СОДК, стабилизирующие температурный режим узлов.
При необходимости наращивания сигнальных линий применяются Комплекты удлинения КУК-3 и Комплекты удлинения КУК-5, обеспечивающие корректную коммутацию без потери качества сигнала. Для подключения, коммутации и обслуживания контрольных цепей используются Терминалы КТ, формирующие точки доступа и контроля в системе.
Нормативы, применение и интеграция СОДК
В проектной и эксплуатационной документации учитываются гост содк и гост содк ппу, а также система содк ппу стандарты, регламентирующие требования к элементам системы и условиям их применения. Такие решения используются как содк для тепловых сетей и содк для теплотрасс, включая система содк для подземной прокладки.
В инженерных проектах особое внимание уделяется процессу интеграция содк в ппу трубопровод, так как корректное размещение элементов напрямую влияет на эффективность мониторинга. Система применяется для задач контроль увлажнения ппу изоляции, система контроля влажности ппу и система контроля изоляции ппу, а также для система контроля утечек ппу.
Мониторинг, проектирование и эксплуатация СОДК
В составе тепловых сетей система мониторинга ппу труб и контроль состояния ппу труб позволяют оперативно реагировать на изменения параметров трубопровода. Для комплексной оценки применяется система диагностики ппу трубопроводов, обеспечивающая анализ состояния трассы на протяжении всего жизненного цикла.
При реализации проектов учитываются этапы проектирование содк, подключение содк ппу и монтаж системы содк ппу, включая установка содк на ппу трубопровод. Корректная эксплуатация системы содк обеспечивает стабильную работу тепловых сетей, снижение эксплуатационных рисков и прогнозируемый срок службы ППУ-трубопроводов.
