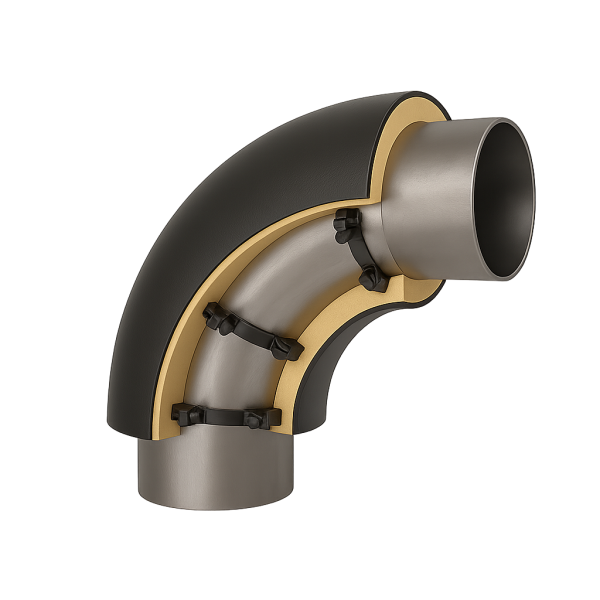

Отвод 530×7 / 90° ППУ-ПЭ используется в магистральных теплотрассах, где трубопровод эксплуатируется в условиях значительных температурных удлинений и внешнего давления грунта. На диаметре DN 530 отвод становится полноценным силовым элементом трассы, напрямую влияющим на надёжность и ресурс всего участка сети.
Поворот на 90° формирует протяжённую зону изгиба, в которой концентрируются механические и термические напряжения. Толщина стенки 7 мм обеспечивает корпусу отвода необходимую жёсткость для восприятия внутренних давлений и изгибающих усилий, возникающих при изменении направления потока и температурных деформациях трубопровода.
Стальной отвод в ППУ-изоляции работает в условиях высоких температур теплоносителя. Теплоизоляционный слой ППУ в зоне изгиба выполняет не только изоляционную, но и стабилизирующую функцию — он снижает теплопотери, выравнивает температурное поле по сечению отвода и уменьшает градиенты температур между внутренним и наружным радиусом поворота. Это снижает уровень термических напряжений и повышает долговечность узла.
Полиэтиленовая оболочка предназначена для эксплуатации в грунте и защищает теплоизоляцию от влаги, агрессивных сред и механических воздействий. Для DN 530 ПЭ-оболочка также играет конструктивную роль, помогая сохранять геометрию отвода при длительных статических нагрузках и сезонных подвижках грунта, что особенно важно при бескамерной прокладке тепловых сетей.
В составе теплотрасс отводы ППУ DN 530 / 90° применяются при формировании поворотов магистралей, обходе инженерных сооружений и построении устойчивых схем теплоснабжения. Узел отвода в ППУ позволяет изменить направление трубопровода без разрыва теплоизоляционного контура и без дополнительной доизоляции на объекте.
Инженерная логика узла
-
Отвод 90° для трубопроводов большого диаметра
-
Повышенная жёсткость корпуса для работы под нагрузкой
-
Стальной корпус с расчётным запасом прочности
-
ППУ как элемент термостабилизации зоны изгиба
-
ПЭ-оболочка для подземной эксплуатации и защиты изоляции
Отвод ППУ DN 530 / 90° формирует надёжный и расчётно устойчивый узел поворота, рассчитанный на длительную эксплуатацию в магистральных тепловых сетях с сохранением теплоизоляционных и конструктивных характеристик трубопровода.
